概述

GCS标准型抽出式开关柜适用于三相交流频率为50HZ额定工作电压为400V额定电流为4000A及以下的发、供电系统中、作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、治金、纺织、高层建筑等场所，产品符合GB7251.1、GB/T23359、JB/T9661 等相关标准GCS改进型是在标准型基础上改进研制的产品。适用于发电、输电、配电、电能转换和电能消耗设备的控制。产品符合 GB7251.1、GB/T23359JBT9661 等相关标准。

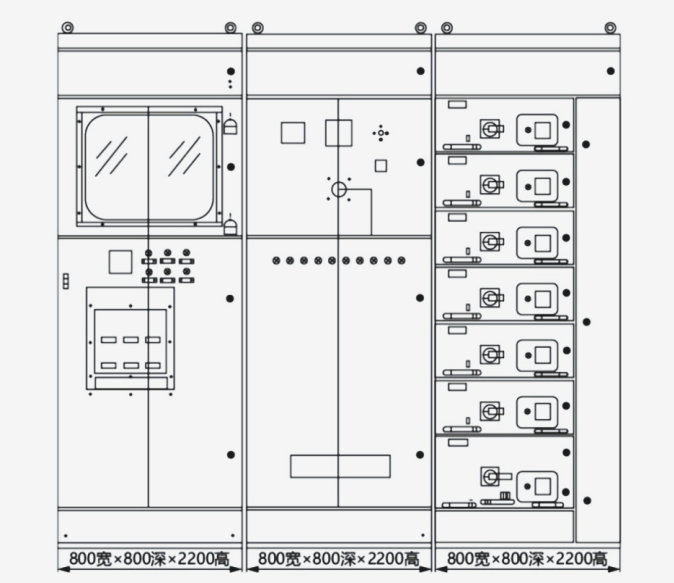

抽屉类型

抽屉层高的模数为80MM时分为160/2、160、240、320、400、480等模数单元尺寸系列，抽屉安装单元有效高度1760MM。抽屉层高的模数为 200MM 时分别为200/2、200、400600等模数单元尺寸系列，抽屉安装单元有效高度1800MM。单元回路额定电流600A及以下其中，单元抽屉最大电流可达到100A。相同功能单元的抽屉具有良好的互换性，各种抽屉单元设有机械联锁装置。

主要特点(标准型)

• 框架采用KS型材，主构架上安装悦数为E=20MM和100MM的中9.2MM的安装孔，使得框架组装灵活方便；

• 开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；

• 水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；

• 电缆隔室的设计使电缆上、下进出均十分方便。

• 抽尼高度的模数为160MM。抽展改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。单元回路额定电流在400A及以下。

• 抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，同时具有抽出式和固定性，可以混合组合任意使用;柜体的防护等级为 P30-P40还可以按用户需要选用。

主要特点(改进型)

柜体基本结构由KS型材(也可采用KB 型材)组装而成，各功能室相隔离，其阳离室分为功能单元室、母线室和电缆室，各室的作用相对独立。垂直通道及一二次接插件均改为 GCK柜的形式，水平母线放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本。柜体防护等级P3X4X。
